- 產品描述

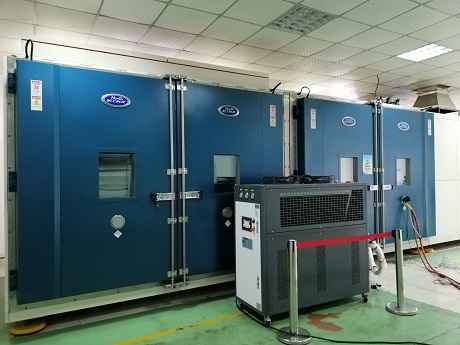

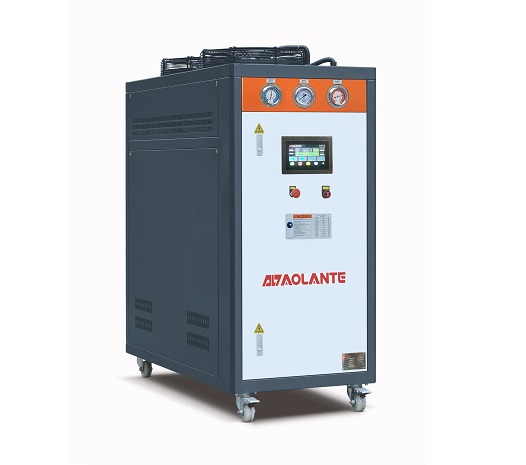

深圳奧蘭特機械開發的新能源汽車動力電池包高低溫測試機、動力電池包深度冷熱沖擊試驗機溫度控制范圍-60~110℃，流量2-100L/min，壓力恒定0~400Kpa；控溫精度：±0.1℃，壓力控制精度±0.1L。
動力電池包冷熱沖擊試驗機系統組成部分：壓縮機、冷凝器、蒸發器、節流裝置、干燥過濾器、壓力控制器、低壓表、高壓表、制冷劑、斷路器、可控硅、變頻器、漏電開關、溫控器、接觸器、熱繼電器、機架、冷媒管路系統、介質管路系統、Y型過濾器、泵浦、溶液箱、流量計、壓力傳感器、PLC控制系統。
新能源汽車電池包冷卻測試機詳細參數：
型號
TCFR-02
TCFR-03
TCFR-04
TCFR-05
TCFR-08
TCFR-12
溫度范圍
-40℃∽120℃
控溫精度
±0.1℃
溫度反饋
Pt100
溫度顯示
0.01k
流量輸出
1～15 L/min
1～25 L/min
1～30 L/min
1～40 L/min
1～40 L/min
5～50 L/min
流量控制精度
±0.2 L/min
±0.2 L/min
±0.2 L/min
±0.2 L/min
±0.2 L/min
±0.2 L/min
壓力顯示
采用江森自控壓力傳感器，觸摸屏上顯示壓力,可進行壓力控制調節
加熱功率
5.5kW
7.5kW
10kW
15kW
25kW
38kW
制冷量
100℃
5.5kW
7.5kW
10kW
15kW
25kW
38kW
20℃
5.5kW
7.5kW
10kW
15kW
25kW
38kW
0℃
5.5kW
7.5kW
10kW
15kW
25kW
38kW
-20℃
2.8kW
3.8kW
4.6kW
7kW
12kW
16kW
壓縮機
艾默生谷輪/丹佛斯渦旋柔性壓縮機
膨脹閥
艾默生/丹佛斯熱力膨脹閥
干燥過濾器
艾默生/丹佛斯
蒸發器
不銹鋼板式換熱器
輸入、顯示
7寸彩色觸摸屏\西門子S7-1200 PLC控制器
程序編輯
可編制10條程序，每條程序可編制40段步驟
通信
標配RS-485通訊，預留CAN2.0通訊接口
安全保護
具有自我診斷功能；冷凍機過載保護；高壓壓力開關，過載繼電器、熱保護裝置、低液位保護、高溫保護、傳感器故障保護等多種安全保障功能
是否為全密閉系統
整個系統為全密閉系統，高溫時不會有油霧、低溫不吸收空氣中水份，系統在運行中不會因?yàn)楦邷厥箟毫ι仙?，低溫自?dòng)補充導熱介質。
制冷劑
R404A/ R507C
接口尺寸
G3/4
G3/4
G3/4
G3/4
G3/4
G3/4
水冷型at25度
1100L/H
1500L/H
2000L/H
2800L/H
4500L/H
7000L/H
水冷冷凝器
套管式換熱器
風冷型冷凝器
銅管鋁翅片換熱器（上出風形式）
電源380V50HZ
11kW max
14kW max
19kW max
28kW max
41kW max
58kW max
水冷尺寸mm
800*400*1000
800*400*1000
100*500*1000
1000*500*1200
1000*500*1200
1200*550*140
風冷尺寸mm
1000*500*1300
1100*500*1400
1100*500*1400
1200*550*1600
1300*600*1600
/
重量（水冷）
230kg
250kg
300kg
320kg
570kg
830kg
選配
220V 60HZ三相 400V 50HZ三相 440V 60HZ三相
標配
溫度擴展到-40℃～+135℃
選配
更高精度控制溫度、流量、壓力
標配
自動加注防凍液系統
標配
訂購：新能源汽車電池包冷卻測試機
